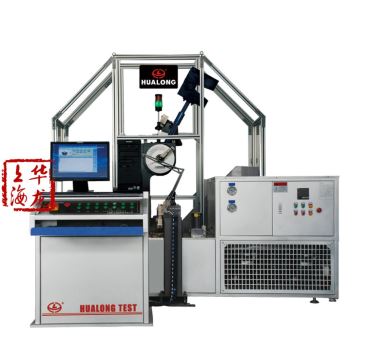

全自動低溫擺錘沖擊試驗機-CBD系列

全自動低溫擺錘沖擊試驗機適用于機械冶金、航空航天、大專院校、科研院所等領域，機電儀一體化產品，用于在低溫環境下測量金屬材料的沖擊韌性值和檢驗材料的抗沖擊能力。試驗機計算機測控系統可接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息。采用微機控制方式，配置機械手自動上料系統，從低溫箱內自動抓取試樣，放入砧座，缺口定位;自動舉擺、自動放擺、自動沖擊;沖斷的試樣經過分揀系統自動分類由電動輸送帶自動分別輸送到斷樣收集盒里。

全自動低溫擺錘沖擊試驗機由主機系統(包括簡支梁機架、動力系統、擺錘、數據采集元件、離合器裝置、剎車裝置、掛擺裝置、電動安全銷、試樣分揀裝置及其它輔助部件等)、低溫箱控制系統、低溫箱內缺口定位圓盤試樣供給系統、機械手自動上料系統、低溫箱艙蓋自動開關系統、試樣壓合系統、電器控制系統、試驗軟件操作系統等組成。試驗軟件接受上級計算機下傳的試驗指令、試樣編號、試樣尺寸等試樣信息。操作者根據上級計算機下傳的試樣順序(也可人工干預選擇某一試樣)，人工進行試樣編號確認后，試驗機根據上級計算機下傳的試驗指令，進行試驗。試驗結束后，試驗結果自動傳送到上級計算機。

全自動低溫擺錘沖擊試驗機可提高試驗并減少試驗操作的勞動強度。符合GB/T229、GB/T3808國家標準，也可滿足ASTM、JIS、DIN、ISO、EN等標準。

全自動低溫擺錘沖擊試驗機突出特點：

缺口定位形式，降低了標準試樣的加工要求(端面定位試樣尺寸要求嚴格)。

在低溫條件下，由于采用機械手自動送樣，避免了傳統彈卡式送樣由于結露而造成的卡樣現象。

在低溫箱中，由于試樣的放置轉盤上，完全架空，試樣與試樣間留有足夠的距離，完全浸泡冷卻溶液中，全面符合GB/T229-2007國家標準要求，避免了傳統彈卡式試樣制冷不均勻。

多重同步顯示系統：機械式度盤顯示便于產品檢定;微機軟件界面顯示便于接收試驗指令和試驗結果數據上傳。

安全鎖錘機構：電磁鐵掛鉤;電動插銷。

在舉擺之前掛擺時，將主軸抱死，然后離合器閉合，無牙齒擬合噪音，無打齒機率;舉擺過程僅4秒左右，動作連續性好，試驗效率高。

上料機械手將試樣放于砧座后，壓合裝置進行壓緊，機械手松開返回，隨后壓合裝置返回，有效地消除了試樣與砧座間隙，避免對試樣的二次沖擊。

機械手所有的氣缸運動采用終端定位，定位可靠、準確。

供方負責沖擊試驗機的主機、低溫箱控制系統、低溫箱內60工位缺口定位圓盤試樣供給系統、15工位快速裝樣碼盤裝置、機械手自動上料系統、低溫箱艙蓋自動開關系統、試樣壓合系統、電器控制系統、軟件操作系統等設備的系統設計、制造和供貨以及相應的服務。

供方所提供試驗機的試驗條件、試驗精度等全面滿足招標書的要求和相關技術標準要求。

供方設備的設計制造均按有關國際標準、國家標準和行業標準要求。
